Beschrijving

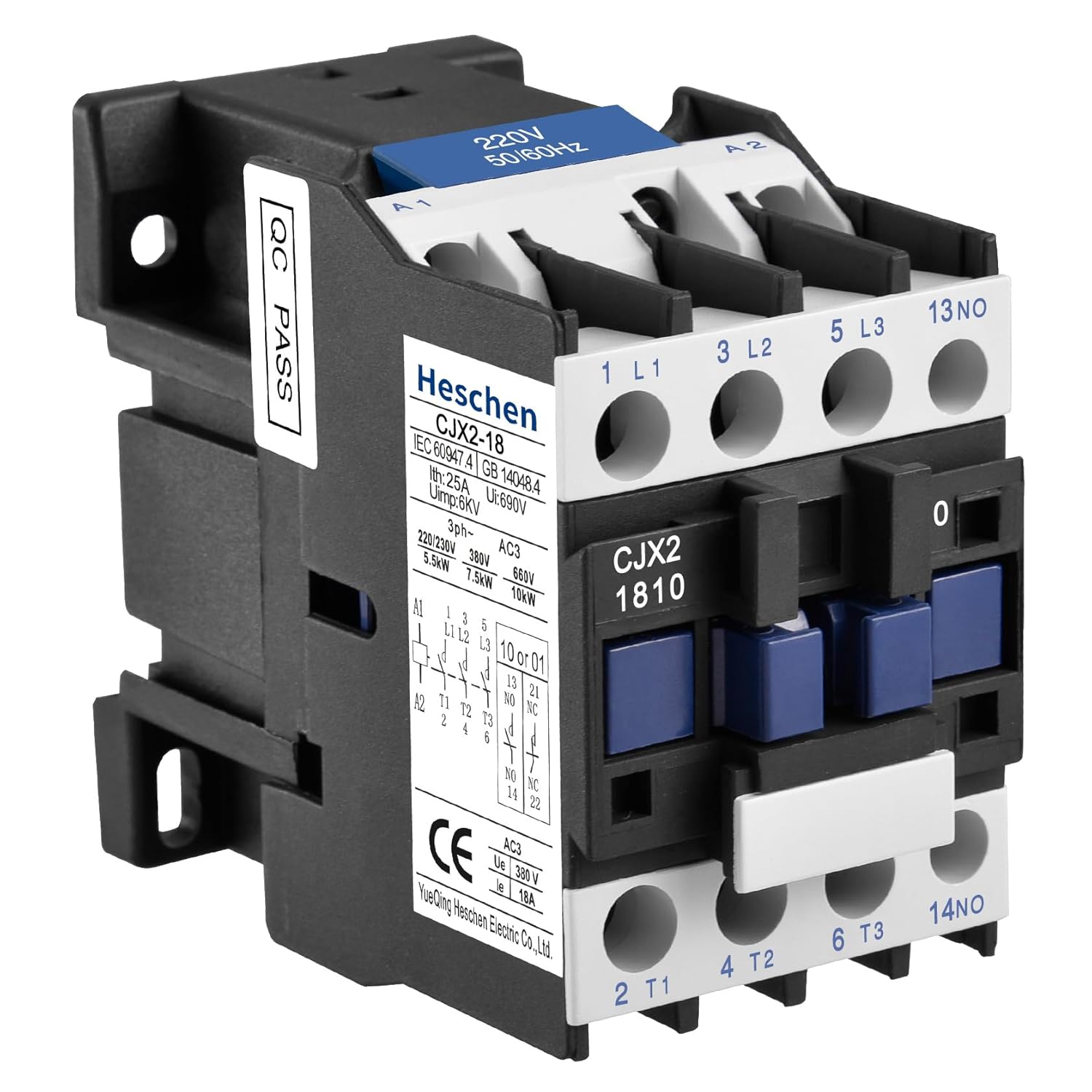

AC magneetschakelaar CJX2-1810 220V: betrouwbaar schakelen van motoren en apparatuur
De AC magneetschakelaar CJX2-1810 220V schakelt industriële motoren en elektrische apparatuur. Met een werkingsstroom van 18A en 3-polig ontwerp is het geschikt voor het bedrijven van middelgrote motorinstallaties. De magneetschakelaar reageert op een extern stuursingaal en zorgt voor betrouwbare schakeling zonder handmatige bediening.
De zilverlegering contacten garanderen efficiënte stroomgeleiding met minimaal warmteverlies. De vlamvertragend behuizing en koperspoel bieden duurzaamheid bij regelmatig gebruik. Dit model is ontworpen voor toepassingen waar frequente schakeling vereist is.
- 18A werkingsstroom: Geschikt voor middelgrote motoren en apparatuur
- 3-polig ontwerp: Schakelt alle drie fasen tegelijk
- Zilverlegering contacten: Sterke geleiding en lage weerstand
- 220V AC coil: Direct aansluiting op standaard 220V elektriciteit
- Vlamvertragend behuizing: Veiligheid en duurzaamheid
Werkingsprincipe en montage van de AC magneetschakelaar CJX2-1810

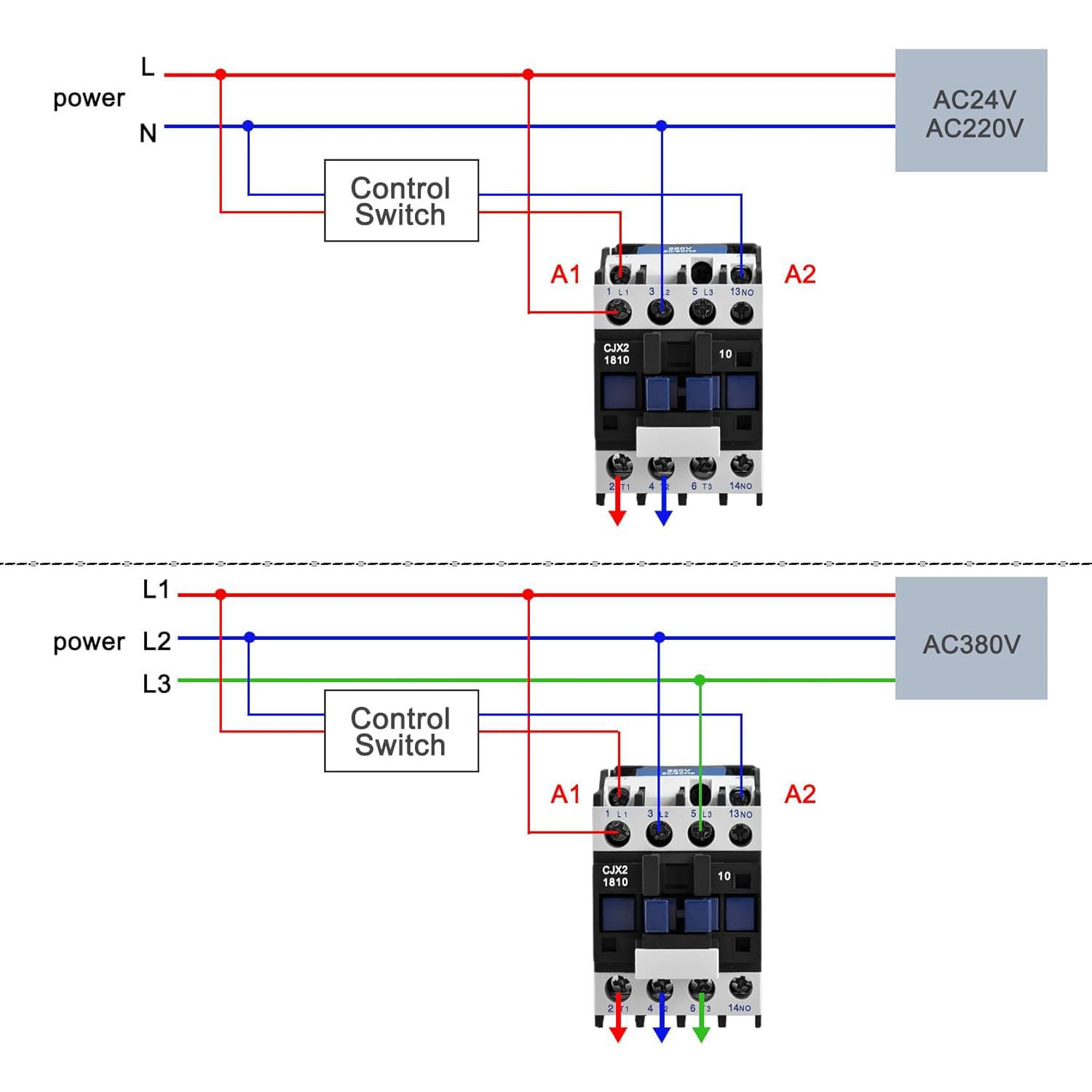

De AC magneetschakelaar CJX2-1810 werkt op basis van elektromagnetische aantrekking. Wanneer 220V wordt aangelegd op de spoel, ontstaat een magnetisch veld dat de contacten aantrekt. Na onderbreking van het stuursingaal keert het contact naar rusttoestand. Het systeem is geschikt voor regelmatige bedrijfsschakellingen.
De schakelaar wordt gemonteerd op een 35mm DIN-rail volgens standaardnormen voor elektrotechnische installaties. De schroefklemmen en hulpcontact bieden flexibiliteit voor diverse configuraties. Het compacte formaat (87 × 76 × 47 mm) minimaliseert de benodigde ruimte in elektrotechnische kasten.
- 35mm DIN-rail montage: Standaard kast-opbouw
- Schroefklemmen: Betrouwbare verbinding voor vaste aansluiting
- 1 NC hulpcontact: Extra mogelijkheid voor terugmelding of interlocking
- 50/60Hz geschikt: Werkt zowel in Europese als Amerikaanse netten
- Compact afmetingen: Maximale functie, minimale inbouwruimte
Toepassing en installatie van de AC magneetschakelaar CJX2-1810
De magneetschakelaar wordt toegepast voor het sturen van sterke elektrische motoren en installaties. Typische toepassingen zijn pompinstallaties, ventilatie- en klimaatsystemen en procesindustriële apparatuur. Het systeem stelt bedrijfsleiding in staat apparatuur via externe stuursignalen te bedrijven.
Installatie moet worden uitgevoerd door gekwalificeerde elektrotechnici conform de geldende veiligheidsnormen. De schakelaar schakelt hoge stromen en vergt correcte aarding en beveiliging. Alle gegevens op het typeplaatje dienen als basis voor veilige inbouw en bedrijf.
- Geschikt voor: Motoren, pompen, ventilatie, industriële machines
- Bedrijfsspanning (Ue): 380V, isolatiespanning 690V
- Stootspanning (Uimp): 6KV — beschermd tegen elektrische pieken
- Gewicht: 346g, compact en licht
- Normen: Volgens Europese elektrotechnische richtlijnen
- Installatie: Vereist gekwalificeerde elektrotechnicus
| Model | CJX2-1810 |
| Type | AC Magneetschakelaar / Contactor |
| Spoel spanning (coil) | 220V AC, 50/60Hz |
| Aantal polen | 3 (3-polig) |
| Contacttype | 3P+1NO (3 polig + 1 hulpcontact normaal open) |
| Werkingsstroom (Ie) | 18A |
| Bedrijfsspanning (Ue) | 380V AC-3 |
| Isolatiespanning (Ui) | 690V AC |
| Thermische stroom (Ith) | 25A |
| Stootspanning (Uimp) | 6KV |
| Gestuurde vermogen (Pe) | 7,5 kW (380V) |
| Contactmaterialen | Zilverlegering |
| Behuizing | Vlamvertragend kunststof |
| Buitenmaat (BxDxH) | 87 × 76 × 47 mm |
| Rail montage | 35mm DIN-rail |
| Gewicht | 346g |
| Aansluiting | Schroefklemmen (3/4″ spigot) |
| Frequentie | 50/60Hz |
| Bedrijfstemperatuur | -40°C tot +70°C |
| Normen | Volgens Europese richtlijnen |
